АД с екранирани полюси

     Този тип двигатели е предназначен за задвижване на механизми с малка мощност и малък пусков момент - вентилатори, помпи и др.

     Ротора е кафезен, а статора е шихтован явнополюсен като на полюсите са монтирани възбудителни намотки свързани към еднофазно напрежение.  В канал или отвор на полюсния накрайник, разположен несиметрично е монтирана едната страна на накъсосъединена намотка, обхващаща по-тясната част на полюса. При захранване на възбудителната намотка с променливо напрежение през нея протича променлив ток, който създава МДН.

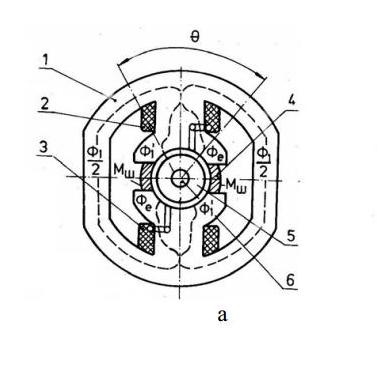

1-статор, 2-възбудителни намотки, 3-накъсосъединена намотка, 4-магнитни шунтове, 5-ротор

     Екранираната и неекранирана части на полюса изпълняват ролята на две фази изместени в пространстрото на θ<π/2. Посоката на въртене на ротора е от неекранираната към екранирата част на полюса.

      Механичната характеристика има малък пусков момент и провал при хлъзгане s=2/3. Провалът се дължи на силно изразен трети пространствен хармоник в кривата на разпределение на магнитната индукция.

     За подобряване на енергийните и пускови характеристики  на двигателя се прилагат следните конструктивни мерки:

- монтират се магнитни шунтове между полюсите, които подобряват разпределението на магнитното поле и се увеличава ъгъл θ.

- екраниращата намотка се разпределя в няколко канала

- увеличава се въздушната междина под неекранираната част

     Характерна особеност на двигателя е, че при натоварване от режим на празен ход до режим на късо съединение, изменението на тока е малко.
     Режимът на късо съединение въпреки малкия пусков ток е авариен, тъй като се нарушава охлаждането и микродвигателя се прегрява.

     Поради ниския му коефициент на полезно действие използването му за задвижване на вентилатори за охлаждане на въздуха е неефективно. Двигателя е особено подходящ за задвижване на вентилатори за отоплителни уреди, при които основния му недостатък - нисък КПД е предимство.

     Основно предимство на двигателя е високата му надеждност и ниската себестойност, която се получава при пълна автоматизация на производството му
