Асинхронен кондензаторен двигател

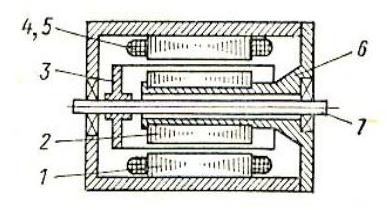

     Ротора е кафезен, а статора е шихтован неявнополюсен с монтирана двуфазна намотка. Осите на двете фази са изместени в пространството на π/2 електрически градуса.  Работната фаза А се свързва към еднофазно напрежение,а спомагателната фаза В се свързва към фазоизместващ елемент (кондензатор и активно съпротивление). Двете фази могат да заемат еднакъв брой канали или фаза А да заема два пъти повече канали от фаза В.

     В най-общия случай полето на горепоказаната схема е елиптично.  При определен ток на двигателя кръгово поле може да бъде получено при точно определени стойности на капацитета С_р и коефициента на трансформация k. При изменение на натоварването се изменят токовете и полето става елиптично.

     Изискванията при избор на работен кондензатор са:

- напрежението на кондензатора да е по не по-малко от 350V

- работната честота на кондензатора да е по-голяма или равна на 50Hz

- капацитета на кондензатора С_р и коефициента на трансформация k се избират в зависимост от предназначението на двигателя:

* за двигатели с леки пускови характеристики, кръговото поле се получава при честота на въртене близка до номиналната.

* за двигатели с повишен пусков момент, кръговото поле се постига при хлъзгания близки до 1

     Реверсирането на двигателя се постига като се сменят двата извода на коя да е от статорните намотки.  Реверсирането чрез размяна на захранващите проводници не е възможно. Ако превключването на изводите се извърши при въртящ се двигател е възможно да не се реверсира поради малкия пусков момент.Реверсирането се извършва само при спрял двигател.
